산업용 랙이란 무엇입니까?

산업용 랙 창고, 유통 센터, 제조 시설 및 소매 재고실 내의 상품, 자재 및 부품에 대한 체계적 접근을 구성, 지원 및 제공하도록 설계된 견고한 엔지니어링 강철 저장 구조물의 한 범주입니다. 현대 공급망의 기본 스토리지 인프라입니다. , 시설에서 수직 건물 높이를 효율적으로 사용하고, 유형 및 위치별로 재고를 정리하고, 기계 취급 장비(지게차, 리치 트럭, 팔레트 잭)가 저장된 화물에 안정적이고 안전하게 접근할 수 있도록 합니다.

가정용 선반 또는 경량 보관과 달리 산업용 랙킹은 일반적으로 보관 위치당 수백 킬로그램에서 수 톤에 이르는 상당한 하중을 지탱하도록 설계되었으며 국내 및 국제 하중 표준을 충족하도록 계산, 테스트 및 인증된 구조용 강철 프로파일로 제조됩니다. 올바르게 지정되고 설치된 산업용 랙 시스템은 사용 가능한 저장 용량을 200%에서 400%까지 늘릴 수 있습니다. 동일한 설치 공간에서 바닥 수준으로 쌓아 올리는 것과 비교하여 모든 물류 또는 제조 작업에서 사용할 수 있는 가장 높은 수익을 올리는 인프라 투자 중 하나입니다.

산업용 랙킹은 표준 선택형 팔레트 랙킹 및 캔틸레버 랙킹부터 자동화된 하이베이 솔루션 및 동적 흐름 시스템에 이르기까지 다양한 시스템 유형 제품군을 포괄하며, 각각은 로드 유형, 저장 밀도 요구 사항, 처리량 수요 및 처리 장비의 특정 조합에 맞게 설계되었습니다.

산업용 선반과 표준 선반의 차이점

산업용 랙과 표준 상업용 또는 가정용 선반 사이의 차이는 중요하며 규모를 뛰어넘습니다. 산업용 랙킹은 가구 제품이 아닌 구조 시스템으로 설계되었으며 사양, 설치 및 사용은 공식적인 엔지니어링 표준에 따릅니다.

• 부하 용량: 산업용 랙 beam levels typically carry 500 kg to 5,000 kg or more per level. Standard office or retail shelving is rated for 50 to 200 kg per shelf — an order of magnitude less.
• 신장: 산업용 랙 routinely extends to 6, 10, or even 40 meters in automated high-bay warehouses. Standard shelving rarely exceeds 2.5 meters.
• 처리 장비 통합: 산업용 랙 is sized and spaced to accommodate forklift trucks, reach trucks, order pickers, and automated stacker cranes. Standard shelving is accessed manually.
• 엔지니어링 및 인증: 산업용 랙 systems are subject to structural engineering calculations, load testing, and certification under standards such as EN 15512, FEM 10.2.02, RMI, or AS 4084. They require formal installation by qualified personnel, floor anchor engineering, and mandatory load signage.
• 안전 규정: 산업용 랙 installations are subject to workplace health and safety legislation, mandatory periodic inspection requirements, and specific damage assessment and reporting protocols that do not apply to standard shelving.

산업용 랙의 핵심 구조 구성 요소

유형에 관계없이 모든 산업용 랙 시스템은 일련의 기본 구조 요소를 공유합니다. 이러한 구성 요소를 이해하면 시스템이 하중을 전달하는 방법, 조립 방법, 손상 또는 고장 위험이 집중되는 위치가 명확해집니다.

직립 프레임

직립 프레임은 랙킹 구조의 수직 하중 지지 기둥입니다. 각 프레임 패널은 수평 및 대각선 버팀 부재로 상호 연결된 두 개의 직립 기둥으로 구성되어 견고한 사다리형 구조를 형성합니다. 프레임 높이는 저층 피킹 시스템의 경우 2m부터 하이베이 선택적 랙킹의 경우 12m 이상까지 다양합니다. 직립 기둥의 단면 프로필과 강철 게이지에 따라 시스템의 부하 용량이 결정됩니다. — 더 무거운 섹션의 직립체는 더 많은 축방향 하중을 전달하고 지게차 충격으로 인한 더 큰 편심력에 저항합니다.

로드빔

로드 빔은 수직 프레임 쌍 사이에 걸쳐 있는 수평 부재로, 팔레트나 상품이 놓이는 선반을 형성합니다. 클립 또는 후크 커넥터 시스템을 통해 직립 기둥에 연결되어 도구 없이 높이(일반적으로 50mm 또는 75mm)를 조정할 수 있으므로 제품 치수 변경에 따라 랙킹을 재구성할 수 있습니다. 빔 길이와 단면 깊이는 스팬과 하중에 맞게 설계되었습니다. 더 무거운 하중을 운반하는 더 긴 빔에는 하중에 따른 편향을 제한하기 위해 더 깊은 단면이 필요합니다.

베이스 플레이트 및 바닥 앵커

각 직립 프레임에는 집중된 기둥 하중을 창고 바닥 슬래브로 분산시키는 강철 베이스 플레이트가 장착되어 있습니다. 베이스 플레이트는 구조 엔지니어가 랙 하중, 앵커 유형 및 콘크리트 슬래브 특성을 기준으로 지정한 기계적 또는 화학적 앵커를 사용하여 바닥에 고정됩니다. 바닥 고정은 타협할 수 없는 안전 요구 사항입니다. 모든 주요 산업 랙킹 표준에 따라 고정되지 않은 랙킹은 특히 지게차 충격이나 지진 조건에서 심각한 붕괴 위험이 있습니다.

행 스페이서 및 브레이싱 타이

행 스페이서는 연속적인 랙킹 행을 연결하는 수평 부재로, 일관된 통로 간격을 유지하고 전체 랙킹 구조에 측면 안정성을 제공합니다. 계획 브레이싱(빔 수준의 수평 결속)과 최상층 브레이싱은 측면 힘에 대한 랙 설치를 더욱 강화합니다. 이러한 구성 요소는 높은 랙킹 시스템과 지진 활동이 일어나는 지역에서 특히 중요합니다.

안전 및 보호 액세서리

완전한 산업용 랙 설치에는 다양한 보호 및 안전 부속품이 포함됩니다. 기둥 가드와 통로 끝 보호 장치는 지게차 충격이 랙 강철에 도달하기 전에 흡수합니다. 빔 안전 핀은 지게차가 위쪽으로 접촉하여 빔이 이탈되는 것을 방지합니다. 철망 데크 또는 팔레트 지지 바는 비표준 팔레트 또는 개별 물품에 안전한 적재 표면을 제공합니다. 모든 베이에 대한 필수 부하 알림은 운영자에게 레벨 및 베이당 최대 허용 부하를 알려줍니다.

산업용 랙킹 시스템의 주요 유형

산업용 랙킹은 단일 제품이 아니라 광범위한 엔지니어링 시스템 제품군으로, 각 시스템은 저장 밀도, 제품 접근성, 처리 속도 및 처리 장비 유형의 다양한 균형에 최적화되어 있습니다. 올바른 시스템 유형을 선택하는 것은 창고 설계에서 가장 중요한 결정 중 하나입니다.

선택적 팔레트 랙킹

선택적 팔레트 랙킹은 전 세계적으로 가장 널리 사용되는 산업용 랙킹 형태입니다. 통로에서 직접 접근할 수 있는 단일 깊이 위치에 팔레트를 저장합니다. 100% 선택성 — 다른 팔레트를 이동하지 않고도 언제든지 팔레트를 회수할 수 있습니다. 단순성, 유연성, 표준 카운터밸런스 및 리치 지게차와의 호환성 덕분에 다양한 SKU를 갖춘 일반 창고 보관을 위한 기본 선택이 됩니다. 빔 높이는 조정 가능하므로 시간이 지남에 따라 제품 라인이 변경됨에 따라 시스템을 재구성할 수 있습니다.

드라이브인 및 드라이브스루 랙킹

드라이브인 랙킹을 사용하면 지게차가 랙 구조에 직접 들어가 차선 깊이를 따라 움직이는 연속 레일 가이드에 팔레트를 배치할 수 있습니다. 차선 깊이 5~10개 이상의 팔레트 일반적으로 사용 가능한 최고 밀도 정적 랙킹 시스템입니다. 드라이브인 랙킹은 LIFO(후입선출) 방식으로 작동합니다. 드라이브 스루 랙킹은 각 레인의 양쪽 끝에서 접근할 수 있도록 하여 FIFO(선입선출) 회전을 가능하게 합니다. 두 유형 모두 냉장 보관 시설 및 대량 물품 창고에서 널리 사용됩니다.

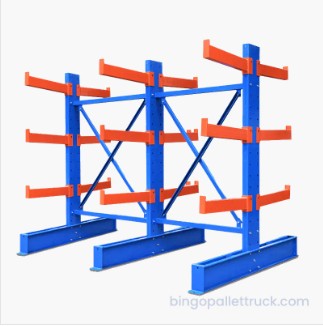

캔틸레버 건드리는

캔틸레버 랙킹은 전면 수직 장애물 없이 중앙 수직 기둥에서 돌출된 수평 암을 사용하므로 기존 폐쇄형 베이에 수용할 수 없는 길거나 불규칙하거나 크기가 큰 물품을 보관하는 데 이상적인 시스템입니다. 목재, 강철 막대, 파이프, 시트 재료, 가구 및 자동차 부품은 모두 일반적인 캔틸레버 랙 하중입니다. 암은 높이 조절이 가능하며 섹션 크기와 기둥 간격에 따라 경하중, 중하중 또는 중하중용으로 구성할 수 있습니다.

팔레트 플로우 랙킹

팔레트 흐름 랙킹은 깊은 저장 차선 내의 경사 롤러 또는 휠 레인을 사용하여 팔레트가 중력에 의해 후면의 적재 통로에서 전면의 회수면으로 흐르도록 합니다. 진정한 FIFO 회전이 자동으로 이루어집니다. , 이 시스템은 부패하기 쉬운 상품, 의약품, 음료 및 엄격한 날짜 코드 교체 요구 사항이 있는 모든 제품에 선호되는 선택입니다. 10~20개의 팔레트 위치의 레인 깊이는 보장된 재고 회전과 함께 매우 높은 보관 밀도를 제공합니다.

푸시백 랙킹

푸시백 랙킹은 각 보관 차선 내의 경사 레일에 중첩된 카트를 사용합니다. 팔레트 깊이 2~5개 . 새 팔레트를 로드하면 기존 팔레트가 뒤로 밀려납니다. 전면 팔레트를 제거하면 나머지 팔레트가 중력에 의해 앞으로 굴러갑니다. 이 시스템은 표준 리치 트럭을 사용하고 단일 딥 선택적 랙킹보다 더 나은 밀도를 제공하며 FIFO 회전이 필요하지 않은 동일한 SKU의 여러 팔레트를 사용한 작업에 매우 적합합니다.

메자닌 랙킹 및 다층 선반

메자닌 랙 구조는 창고 건물 내에 추가 바닥 레벨을 생성하여 구조적 건축 작업 없이 사용 가능한 바닥 면적을 효과적으로 두 배 또는 세 배로 늘립니다. 다층 선반 시스템은 통로와 계단을 사용하여 여러 층의 수동 피킹 선반에 대한 접근을 제공하고, 바닥 면적이 제한되어 있고 다수의 개별 SKU를 접근 가능하게 보관해야 하는 시설에서 고밀도 소형 부품 보관을 지원합니다.

모바일 랙킹

모바일 랙킹은 바닥 내장 레일에서 작동하는 전동 베이스에 표준 선택형 랙킹 베이를 장착합니다. 전체 랙 설치는 단일 블록으로 압축되며 언제든지 하나의 통로만 열려 있습니다. 이는 평면도에서 모든 중복 통로를 제거하여 팔레트 보관 용량을 다음과 같이 늘립니다. 정적 선택적 랙킹에 비해 최대 80% 같은 지역에. 모바일 랙킹은 사용하지 않는 통로 공간을 냉장 보관하는 데 지속적인 비용이 많이 드는 냉장 창고 및 제약 보관소와 같은 온도 제어 환경에서 특히 유용합니다.

자동 보관 및 검색 시스템(AS/RS)

최고 수준의 산업용 랙킹 기술에서 자동화된 보관 및 검색 시스템은 랙킹 구조를 로봇식 스태커 크레인, 셔틀 카트 또는 창고 관리 시스템(WMS)으로 제어되는 상품 대 사람 시스템과 통합합니다. 하이베이 AS/RS 랙킹 구조는 도달 가능 높이 30~45미터 , 스태커 크레인을 사용하면 통로당 시간당 60~120개의 팔레트 이동 주기를 달성할 수 있습니다. 이러한 시스템은 최대의 저장 밀도, 최소한의 노동 의존도 및 매우 높은 처리량 정확도를 제공합니다.

산업용 랙킹 시스템 비교

아래 표는 창고 설계에 사용되는 주요 선택 기준에 따라 주요 산업용 랙 시스템 유형을 구조적으로 비교한 것입니다.

산업용 랙의 산업 및 응용

산업용 랙킹은 상품의 물리적 보관 및 이동과 관련된 현대 경제의 거의 모든 부문을 뒷받침합니다. 다양한 시스템 유형, 로드 용량 및 구성에 걸친 다양성 덕분에 소규모 지역 유통 지점부터 세계 최대 규모의 자동화된 주문 처리 센터까지 적용 가능합니다.

소매 및 전자상거래 유통

소매 유통 센터와 전자상거래 주문 처리 창고는 수천 개의 활성 SKU로 운영되며 고속 개별 주문 선택과 함께 신속한 보충 주기를 지원해야 합니다. 다층 피킹 선반 및 자동화된 상품 대 개인 시스템과 결합되는 선택적 랙킹은 이러한 작업에 필요한 접근성과 유연성을 제공합니다. 당일 및 익일 배송의 성장으로 밀도가 높고 잘 조직된 랙 인프라가 직접적인 경쟁 자산이 되었습니다. 소매물류 분야에서.

음식과 음료

상온, 냉장 및 냉동 식품 및 음료 창고는 산업용 랙킹에 가장 까다로운 환경 중 하나입니다. 온도 조절 공간은 구축 및 운영 비용이 많이 들기 때문에 드라이브인, 흐름 또는 모바일 랙킹을 통해 달성되는 높은 저장 밀도가 경제적으로 중요합니다. 부패하기 쉬운 상품에 대한 엄격한 FIFO 재고 회전 요구 사항은 팔레트 흐름 시스템을 통해 자동으로 충족됩니다. 랙 재료 및 코팅은 식품 안전 표준을 준수해야 하며 세척 화학 물질 및 높은 습도의 부식 효과를 견뎌야 합니다.

제약 및 의료

의약품 창고에는 최고 수준의 재고 추적성, 온도 제어 및 재고 순환이 요구됩니다. 산업용 랙은 명확하게 정의된 저장 구역, 배치 분리 및 문서화된 피킹 정확도를 통해 GDP(우수 유통 관리 기준) 준수를 지원해야 합니다. 온도 제어 라인을 위한 팔레트 흐름 랙킹과 주변 제품을 위한 선택적 랙킹이 모두 널리 사용됩니다. 모바일 랙킹은 고가치 또는 규제 물질 보관을 위해 점점 더 지정되고 있습니다. 공간 효율성과 접근 보안이 모두 우선시되는 곳입니다.

자동차 및 제조

자동차 및 일반 제조업의 부품 매장, 생산 라인 슈퍼마켓, 완제품 창고는 산업용 랙을 사용하여 다층 선반의 소형 패스너부터 견고한 팔레트 랙 또는 캔틸레버 시스템의 대형 하위 조립품에 이르기까지 복잡한 구성 요소 혼합을 보관합니다. 생산 라인에 JIT(Just-In-Time) 납품을 위해서는 모든 부품에 즉각적이고 안정적인 액세스가 필요하므로 이러한 환경에서는 100% 선택성이 중요한 요구 사항입니다.

건축, 목재, 건축 자재

건축업자의 상인, 목재 야적장 및 건축 자재 유통업체는 구조용 강철, 지붕 시트, 석고보드 및 목재와 같이 길고 무겁고 모양이 불규칙한 품목 등 창고에서 가장 까다로운 하중 프로필을 처리합니다. 캔틸레버 랙킹은 긴 형식의 상품을 위한 기본 솔루션인 반면, 견고한 팔레트 랙킹은 팔레트로 포장된 자재, 벽돌 및 블록을 처리합니다. 많은 시설에서는 두 시스템 유형을 단일 통합 스토리지 환경에 결합합니다.

제3자 물류(3PL)

계약 물류 제공업체는 단일 공유 시설에서 다양한 제품 프로필을 사용하여 여러 고객에게 서비스를 제공해야 합니다. 선택적 랙킹은 3PL 창고에서 거의 보편적으로 사용됩니다. 조정 가능한 빔 높이, 호환 가능한 핸들링 장비, 직접적인 팔레트 접근성 덕분에 상당한 랙 수정이나 재투자 없이 변화하는 고객 요구 사항을 수용할 수 있는 가장 유연한 시스템이 되기 때문입니다.

산업용 랙킹 사양의 주요 요소

산업용 랙 시스템을 올바르게 지정하려면 보관 환경, 보관할 상품의 특성, 시스템이 지원해야 하는 운영 프로세스에 대한 구조적 분석이 필요합니다. 사양 오류(부하 용량 부족, 잘못된 시스템 유형 선택, 장비 여유 공간 처리 실패 등)는 설치 후 수정하는 데 많은 비용이 듭니다.

적재 중량 및 크기

팔레트 위치당 최대 설계 하중의 무게와 치수에 따라 필요한 빔 단면 깊이와 길이, 직립 기둥 단면, 프레임당 최대 빔 레벨 수가 결정됩니다. 일반적인 산업용 팔레트 하중 범위는 500kg ~ 1,500kg입니다. , 팔레트 위치당 3,000kg을 초과하는 하중을 위해 설계된 견고한 시스템을 갖추고 있습니다. 적재된 팔레트의 평면 치수는 최소 빔 길이와 프레임 깊이를 결정하고, 적재 높이는 최소 빔 레벨 피치(빔 레벨 사이의 수직 간격)를 결정합니다.

건물 높이 및 바닥 슬래브 제거

가장 낮은 건물 장애물(지붕 빔, 도리, 스프링클러 배관 또는 조명)의 밑면까지 사용 가능한 클리어 높이에 따라 최대 랙 높이가 결정됩니다. 최소 정리 500mm ~ 1,000mm 화재 안전 및 운영상의 이유로 상단 적재 팔레트와 건물 구조물 사이에 공간이 필요합니다. 창고 바닥 슬래브는 균열이나 침하 없이 전체 하중 조건에서 랙 베이스 플레이트의 집중 점하중을 지탱할 수 있는지 확인하기 위해 구조적으로 평가되어야 합니다.

취급 장비 및 통로 폭

랙에 적재하고 회수하는 데 사용되는 취급 장비의 유형에 따라 필요한 통로 폭이 직접적으로 결정됩니다. 즉, 통로와 보관소가 차지하는 창고 바닥의 비율이 결정됩니다. 표준 카운터밸런스 지게차에는 다음의 작업 통로가 필요합니다. 3,500mm ~ 4,000mm . 리치 트럭은 2,700mm~3,200mm 통로에서 작동합니다. 좁은 통로(NA) 가이드 트럭은 2,100mm~2,500mm의 좁은 통로에서 작동하고, 매우 좁은 통로(VNA) 가이드 터렛 트럭은 1,600mm~1,800mm의 통로에서 작동하여 보관 공간과 순환 공간의 비율을 크게 높입니다.

화재 안전 준수

산업용 랙 설치는 일반적으로 열과 가스가 지붕 수준 감지기로 상승할 수 있도록 연속 랙 열 사이의 연통 공간, 정의된 높이 이상 랙을 설치하기 위한 중간 수준의 랙 내 스프링클러 시스템, 오버헤드 스프링클러 적용 범위의 효율성을 방해하지 않는 저장 레이아웃 구성을 요구하는 화재 안전 규정을 준수해야 합니다. 저장 물품(표준 가연성, 고층 가연성, 인화성 액체)의 화재 위험 분류에 따라 각 설치에 적용되는 특정 요구 사항이 결정됩니다.

산업용 랙킹 부하 용량 및 안전 표준

산업용 랙 설치의 구조적 안전성은 시스템이 항상 올바르게 지정되고, 적절하게 설치되고, 정격 용량 내에서 작동되는 데 전적으로 달려 있습니다. 적재 용량은 랙 시스템 내에서 세 가지 수준으로 정의되며 세 가지 제한을 모두 동시에 준수해야 합니다.

• 단위 적재 용량(팔레트 위치당 UDL): 한 쌍의 빔에 놓일 수 있는 단일 팔레트와 내용물의 최대 중량입니다. 이 값은 빔 섹션 강도와 결과적인 축 및 굽힘 하중을 지탱하는 직립 프레임의 능력에 의해 결정됩니다.
• 빔 레벨 용량: 한 쌍의 빔에 있는 모든 팔레트 위치에 동시에 허용되는 총 하중입니다. 이는 단순히 단위 하중의 배수가 아닙니다. 빔 범위에 걸친 하중 분포는 빔 섹션의 굽힘 응력에 영향을 미칩니다.
• 베이 용량: 단일 랙킹 베이 내의 모든 빔 레벨에 걸쳐 허용되는 총 하중은 직립 기둥의 축방향 하중 지지 용량과 결합된 하중 하에서 프레임의 전체 안정성에 의해 제한됩니다.

산업용 랙에 적용되는 주요 국제 표준에는 EN 15512 및 EN 15620(유럽), FEM 10.2.02(유럽 자재 취급 연맹), RMI ANSI MH16.1(북미) 및 AS 4084(호주 및 뉴질랜드)가 포함됩니다. 설치된 모든 랙킹 베이에는 필수 로드 알림이 표시되어야 합니다. 허용된 단위 하중, 빔 레벨 용량 및 베이 용량을 표시하며 시스템을 사용하는 모든 작업자가 볼 수 있습니다.

산업용 랙 검사 및 유지 관리

산업용 랙킹은 로드 사이클로 인한 지속적인 스트레스와 일상적인 지게차 작업의 피할 수 없는 사소한 영향을 받는 구조 시스템입니다. 구조적 무결성, 규정 준수 및 안전한 작업 환경을 유지하려면 엄격한 검사 및 유지 관리 프로그램이 필수적입니다.

검사 수준 및 빈도

1. 일일 수술 점검: 모든 창고 작업자는 일상 업무 관행의 일환으로 수직으로 휘어지거나 빔이 빠지거나 갈라진 경우, 안전핀이 없어진 경우, 기둥 가드가 옮겨진 경우 또는 베이에 과부하가 걸린 경우 등 눈에 보이는 랙 손상을 식별하고 즉시 보고하도록 교육을 받아야 합니다.
2. 주간 문서화된 검사: 지정되고 교육을 받은 사내 랙 검사관은 표준화된 손상 분류 시스템을 사용하여 결과를 기록하면서 최소한 매주 모든 랙 베이에 대한 체계적인 검사를 수행해야 합니다. 빨간색으로 표시된(안전하지 않은) 베이는 수리가 끝날 때까지 즉시 내려서 사용을 중단해야 합니다.
3. 연간 전문가 검사: 독립적이고 자격을 갖춘 랙 검사관은 적어도 1년에 한 번 전체 설치에 대한 종합적인 감사를 실시하여 시정 조치 권장 사항이 포함된 공식 서면 보고서를 제공해야 합니다. 이 연례 검사는 대부분의 국가 랙 안전 규정에 따른 요구 사항입니다.

수직 기둥 손상 한계

지면에서의 지게차 충격은 랙 손상의 가장 일반적인 형태입니다. 대부분의 주요 표준에서는 다음을 초과하는 변형(활, 굴곡 또는 움푹 들어간 곳)이 있는 직립 기둥을 지정합니다. 300mm 게이지 길이에서 측정된 3mm 베이를 사용하기 위해 반환하기 전에 서비스를 중단하고 교체해야 합니다. 개별적으로 이 임계값에 도달하지 않는 누적된 경미한 손상은 시간이 지남에 따라 컬럼 무결성을 손상시킬 수도 있으며, 이는 일일 육안 검사에만 의존하기보다는 정기적인 전문 검사의 중요성을 강조합니다.

손상 색상 코드 분류

국제적으로 널리 채택되는 SEMA(Storage Equipment Manufacturer Association) 손상 신호등 시스템은 랙 손상을 녹색(조치 필요 없음), 황색(정의된 기간 내에 모니터링 및 수리 예약) 또는 빨간색(즉시 서비스에서 제거)으로 분류합니다. 이 시스템은 랙 상태를 전달하기 위한 명확하고 일관된 언어를 제공합니다. 기술적 배경에 관계없이 작업자, 안전 관리자 및 검사 엔지니어 간.

산업용 랙이 창고 효율성에 미치는 영향

산업용 랙킹의 전략적 가치는 단순히 상품을 보관할 장소를 제공하는 것 이상으로 확장됩니다. 잘 설계된 랙 설치는 창고 처리 속도, 재고 정확성, 노동 생산성 및 운영 비용을 직접적으로 향상시키며, 이는 모두 측정 가능한 경쟁 우위로 이어집니다.

스토리지 밀도 및 공간 활용도

2팔레트 높이의 바닥 블록 적재만을 사용하는 창고는 대략적인 성과를 달성합니다. 바닥 면적 제곱미터당 팔레트 위치 0.8개 . 리치 트럭 통로와 함께 6미터 선택적 랙을 설치하면 평방미터당 팔레트 위치 2.5~3.5개 — 동일한 건물 공간에서 유효 저장 용량이 3배 이상 증가합니다. 30미터 랙 구조를 갖춘 하이베이 자동화 시스템으로 밀도를 그 이상으로 높일 수 있습니다. 평방미터당 팔레트 위치 8~10개 .

재고 정확성 및 추적성

정의된 위치 주소(베이, 레벨 및 위치)를 갖춘 체계적인 랙킹은 위치 기반 창고 관리 시스템(WMS)을 위한 물리적 인프라를 제공합니다. 모든 팔레트에는 특정하고 알려진 랙 위치가 할당되어 창고를 검색할 필요 없이 실시간 재고 가시성, 신속한 보관 및 검색, 정확한 주기 계산이 가능합니다. WMS 관리형 랙 설치는 정기적으로 99.5% 이상의 재고 정확도를 달성합니다. , 구조화되지 않은 플로어 스택 환경에서 정확도가 90~95%인 것과 비교됩니다.

노동 생산성

명확한 위치 라벨링과 최적화된 제품 슬롯(빠르게 이동하는 상품을 가장 접근하기 쉬운 위치에 배치)을 갖춘 체계적인 랙킹은 피킹 또는 보충 작업당 이동 시간을 줄여 창고 직원이 교대당 완료할 수 있는 작업 수를 직접적으로 늘립니다. 처리량이 많은 작업에서는 랙킹 레이아웃 최적화만으로도 다음과 같은 방법으로 피킹 생산성을 향상할 수 있습니다. 15~30% 인력이나 기술 투자에 변화가 없습니다.

산업용 랙 설치: 구조화된 프로세스

산업용 랙 설치는 자체 조립 작업이 아닌 공식적인 건설 과정입니다. 시스템에 부하를 가하기 전에 자격을 갖춘 인력, 엔지니어링 감독 및 설치 후 확인이 필요합니다.

1. 사이트 조사: 사용 가능한 바닥 면적을 측정하고, 장애물까지의 명확한 높이를 확인하고, 기둥과 배수구 위치를 식별하고, 바닥 슬래브 하중 용량에 대한 구조 엔지니어링 평가를 의뢰합니다.
2. 시스템 설계 및 레이아웃: 랙 열, 통로 폭, 비상구 경로, 화재 안전 연통 공간 및 취급 장비 회전 간격을 보여주는 축척 설치 도면을 개발합니다. 하중 요구 사항에 따라 모든 빔 및 직립 사양을 확인하십시오.
3. 구성요소 전달 및 구성: 효율적인 설치 순서를 위해 수직 프레임, 빔, 베이스 플레이트, 앵커 및 액세서리를 베이별로 전달하고 구성합니다.
4. 프레임 설치 및 정렬: 레이아웃 도면에 따라 직립 프레임을 세우고, 사소한 바닥 레벨 변화를 수용하기 위해 필요에 따라 수직 및 레벨, 심 베이스 플레이트를 확인합니다.
5. 바닥 고정: 엔지니어가 확인한 지정된 유형, 매립 깊이 및 토크 값에 따라 바닥 앵커를 드릴링하고 설치합니다. 앵커 사양을 대체하거나 베이스 플레이트에서 앵커를 생략하지 마십시오.
6. 빔 설치: 설계 도면에 따라 올바른 높이에 빔을 맞추고 다음 베이로 진행하기 전에 모든 빔 안전핀이 각 연결 지점에 완전히 맞물렸는지 확인합니다.
7. 액세서리 및 로드 알림: 기둥 가드, 행 스페이서, 통로 끝 보호 장치, 와이어 데크 또는 기타 지정된 부속품을 설치하십시오. 시운전 전에 각 베이에 대한 필수 로드 알림을 수정하세요.
8. 시운전 전 검사: 설계 도면을 기준으로 완료된 설치에 대한 정식 검사를 수행하고, 모든 앵커가 설치 및 조여졌는지, 모든 안전핀이 제자리에 있는지, 시스템에 팔레트를 배치하기 전에 모든 하중 알림이 게시되었는지 확인하십시오.

올바른 산업용 랙 시스템 선택: 결정 프레임워크

특정 작업에 가장 적합한 산업용 랙 시스템을 선택하려면 상호 연결된 여러 요소에 대한 구조화된 평가가 필요합니다. 다음 프레임워크는 초기 요구 사항부터 시스템 유형 선택까지 의사 결정 프로세스를 안내합니다.

• 얼마나 많은 SKU를 저장해야 합니까? 높은 SKU 수(수천 개의 제품 라인)에는 선택적 랙 또는 메자닌 선반을 가리키는 높은 선택성이 필요합니다. SKU당 볼륨이 높고 SKU 수가 적으면 드라이브인 또는 플로우 랙킹과 같은 고밀도 시스템이 선호됩니다.
• FIFO 재고 회전이 필요합니까? 부패하기 쉬운 상품, 날짜가 표시된 제품 또는 가장 오래된 재고를 먼저 소비해야 하는 재고의 경우 팔레트 플로우 랙킹 또는 드라이브 스루 랙킹이 자동 FIFO 회전을 제공합니다. 드라이브인 및 푸시백 시스템은 LIFO 전용입니다.
• 어떤 취급 장비가 사용 가능하거나 계획되어 있습니까? 지게차 유형 선택에 따라 통로 폭이 결정되며, 이는 보관 밀도와 랙 배치에 직접적인 영향을 미칩니다. 랙 유형을 확정하기 전에 장비 호환성을 확인하십시오.
• 로드 프로필이란 무엇입니까? 표준 팔레트 제품은 기존 팔레트 랙킹에 적합합니다. 길거나 불규칙한 품목에는 캔틸레버 랙이 필요합니다. 매우 무거운 하중에는 견고한 직립 및 빔 섹션이 필요합니다. 혼합 부하 프로필에는 동일한 시설 내에서 여러 랙 유형이 필요할 수 있습니다.
• 처리량 요구 사항은 무엇입니까? 처리량이 많은 작업은 밀도보다 접근성과 빠른 사이클 시간을 우선시합니다. 처리량이 적은 스토리지 집약적 작업에서는 밀도를 최대화하는 대신 선택성을 줄일 수 있습니다.
• 사용 가능한 건물 높이는 얼마나 됩니까? 높은 건물은 높은 베이 랙킹 및 AS/RS 시스템의 잠재력을 발휘하여 건물의 순고가 10미터를 초과할 때 최고의 가치를 제공합니다. 낮은 건물은 기존의 선택적 또는 드라이브인 시스템을 통해 가장 잘 서비스됩니다.

Bingo 소개: 산업용 랙킹 및 창고 솔루션

빙고는 창고 및 물류 장비의 생산, 판매, 서비스를 전문으로 하는 기업입니다. 다양한 창고 및 물류 시나리오의 장비 요구 사항에 중점을 둡니다. , Bingo는 초기 산업용 랙 시스템 설계 및 엔지니어링부터 전체 설치, 시운전 및 지속적인 애프터 지원에 이르기까지 자재 보관 및 취급을 위한 원스톱 통합 솔루션을 글로벌 고객에게 제공합니다.

요구 사항이 간단한 선택적 팔레트 랙 설치, 고밀도 드라이브인 냉장 보관 시스템, 장형 상품을 위한 캔틸레버 랙 솔루션 또는 완전히 통합된 자동 창고 시스템인지 여부에 관계없이 Bingo의 창고 전문가 팀은 각 고객의 특정 보관 문제, 건물 제약, 취급 장비 및 장기 성장 계획에 맞는 기술적으로 건전하고 운영상 일치하는 솔루션을 제공합니다. 원스톱 서비스에 대한 Bingo의 약속은 고객이 개념부터 시운전 및 그 이상까지 일관된 전문가 지원을 받을 수 있음을 의미합니다.
